Easy Chester Ultimate

Easy Chester Ultimate ตรวจสอบภาคสนามได้ทั้งระบบ AC และ DC พร้อมการวัดความปลอดภัยตามขอบเขตที่เลือก ขั้นตอนทดสอบแบบ Guided บนหน้าจอสัมผัสและรายงาน PDF ช่วยให้งานบริการสม่ำเสมอทั่วทั้งฟลีตเครื่องชาร์จหลายแบบ รองรับ ISO 15118, DIN SPEC 70121 และ CHAdeMO

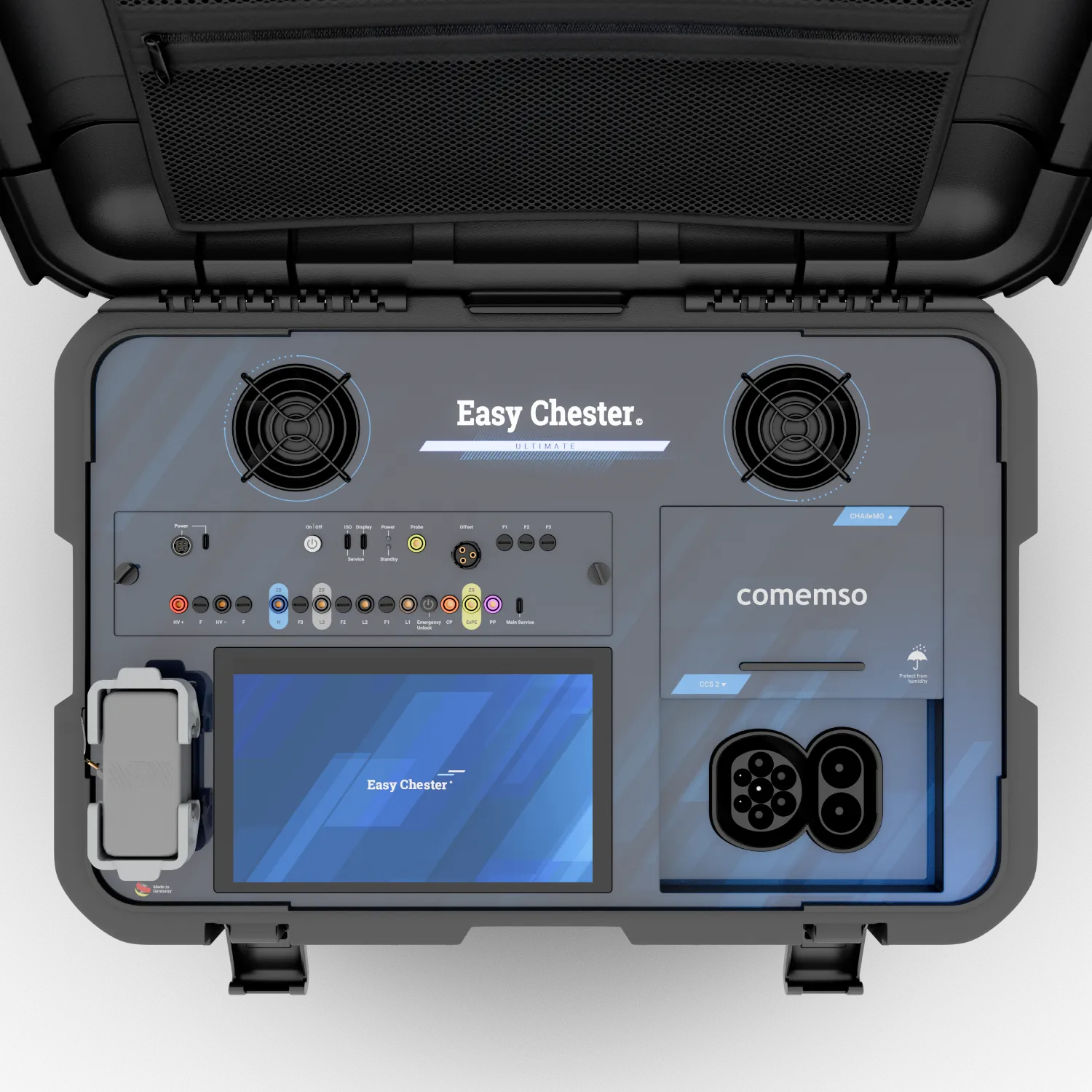

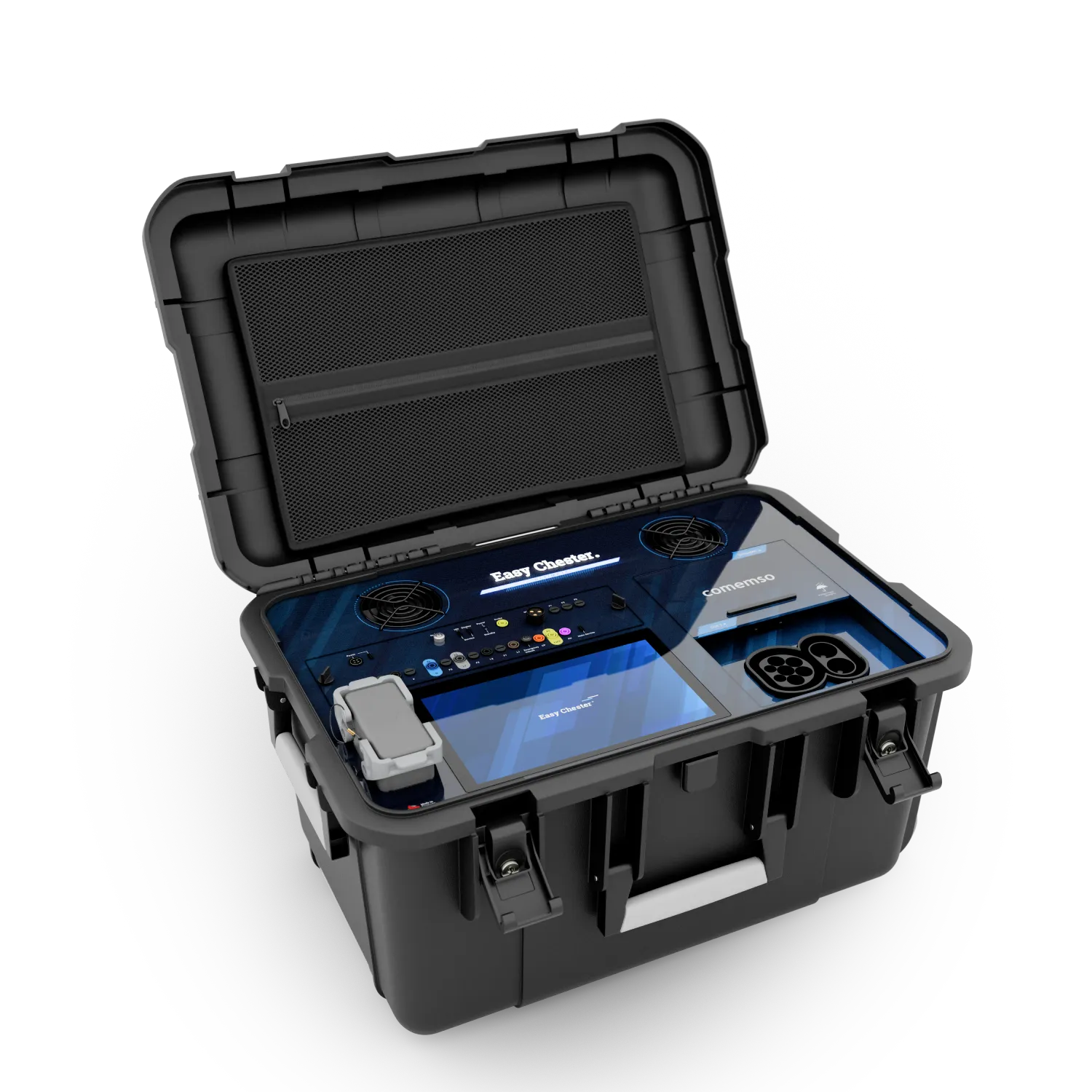

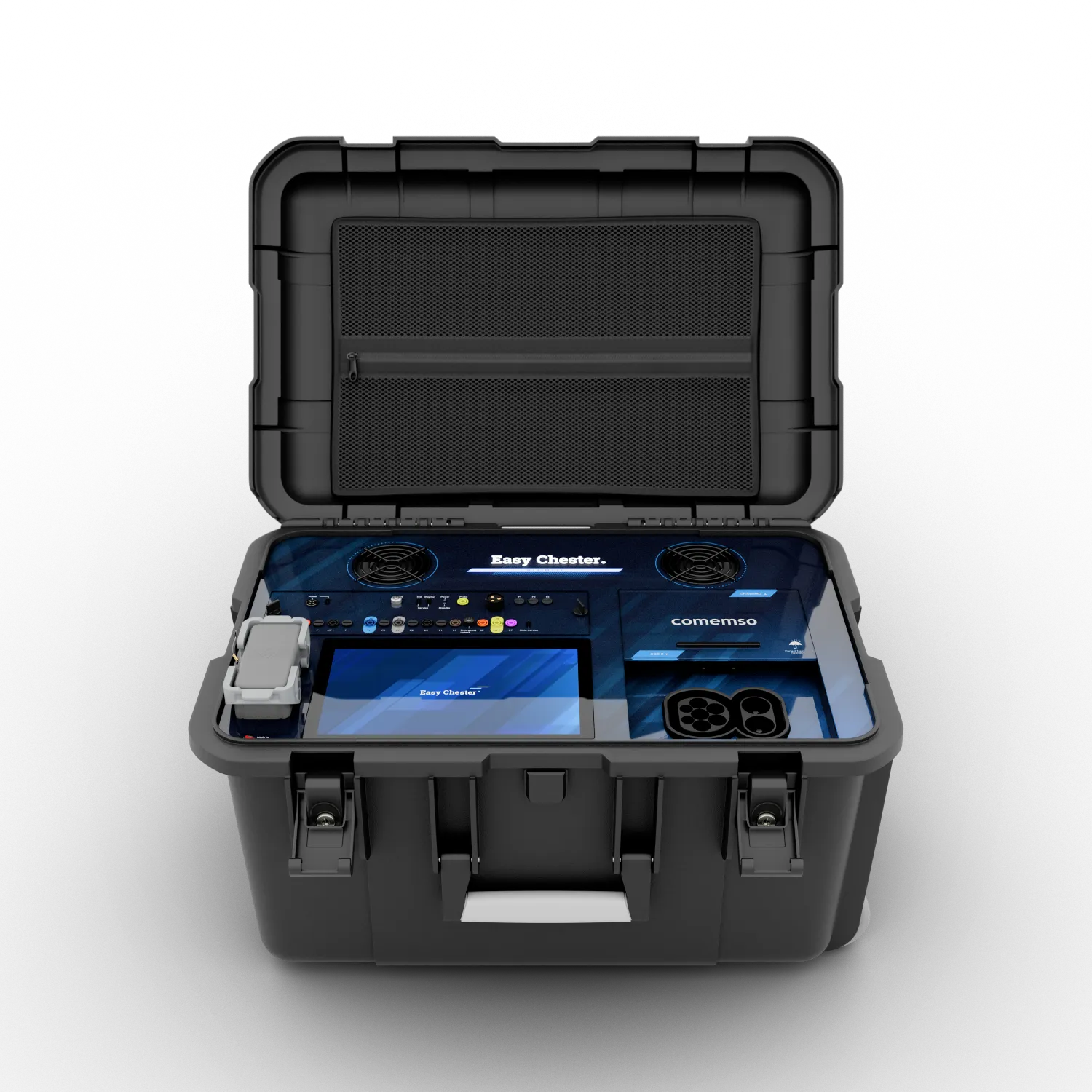

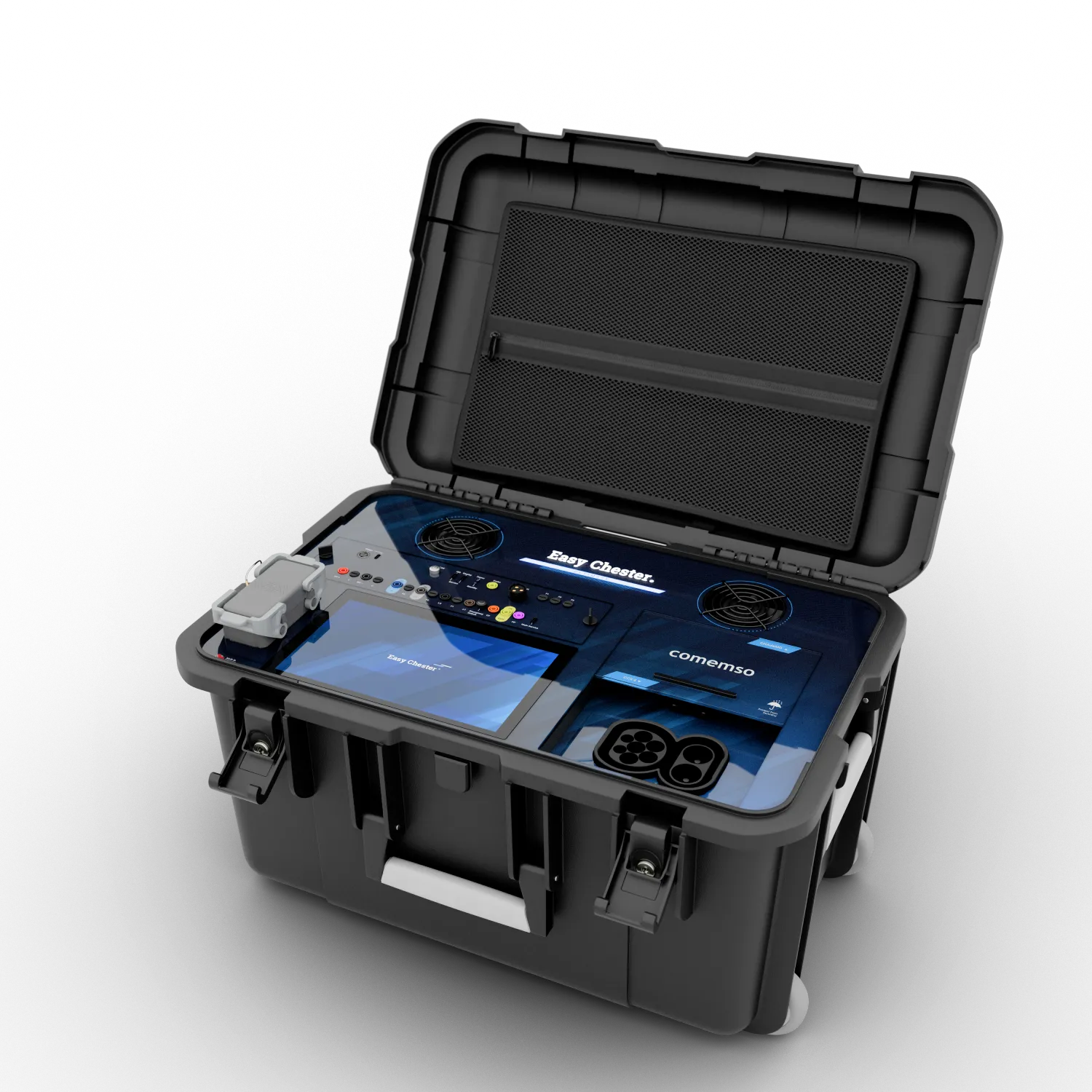

เครื่องทดสอบภาคสนาม Easy Chester Ultimate เปิดฝา เห็นหน้าจอสัมผัสและช่องเสียบหัวชาร์จ

ภาพรวม

Easy Chester Ultimate คืออุปกรณ์ทดสอบสถานีชาร์จ EV แบบพกพาที่ออกแบบมาเพื่องาน Commissioning, Maintenance และ Troubleshooting ในภาคสนาม รองรับการจำลอง EV Communication Protocols ตามมาตรฐาน ISO 15118, DIN SPEC 70121 และ CHAdeMO พร้อมหน้าจอสัมผัสและซอฟต์แวร์สำหรับบันทึกผลและสร้าง Test Report อัตโนมัติ

Easy Chester Ultimate รองรับงานทั้งระบบ AC และ DC หากขอบเขตงานของคุณเป็นการตรวจสอบ Wallbox และสถานีชาร์จ AC อย่างเดียว ดู Easy Chester Micro

คุณสมบัติเด่น

พกพาสะดวก

กระเป๋าล้อลากพร้อมมือจับ น้ำหนัก 15.7 kg

จ่ายไฟผ่าน USB-C

ใช้กำลังไฟไม่เกิน 100 W จ่ายผ่าน USB-C (20 V) อะแดปเตอร์ 12 V ในรถยนต์ หรือ Power Bank ที่จ่าย USB-C ได้เกิน 100 W

รองรับการทดสอบทั้งระบบ AC และ DC

รองรับ AC / DC CCS / NACS / CHAdeMO

รองรับการสร้าง Report

สามารถบันทึกผลและสร้าง Test report ได้ผ่านโปรแกรม

วิเคราะห์แบบเรียลไทม์

ดูผลการทดสอบและการวัดแบบเรียลไทม์

Test cases สำเร็จรูป

สามารถสร้างและทดสอบรูปแบบต่างๆได้ตามมาตรฐาน

ทนทานสำหรับงานภาคสนาม

ออกแบบมาให้ทนทานสำหรับใช้งานนอกสถานที่

ความสามารถ

จำลอง EV Communication ตามมาตรฐาน DIN 70121 และ ISO 15118-2, -3 (ออปชัน) สำหรับ DC และ IEC 61851-1, SAE J1772 สำหรับ AC

รองรับขั้วต่อสูงสุด 2 ช่อง เลือกได้จาก CCS 1, CCS 2, NACS และ CHAdeMO พร้อมกลไกตรวจจับรูปแบบการชาร์จจากหัวชาร์จที่เสียบอัตโนมัติ

จำลองแบตเตอรี่ EV ด้วยเทคโนโลยี 400 V และ 800 V ที่ระดับประมาณ 330 V และ 660 V

จำลอง Fault ระหว่างการชาร์จ (ออปชัน): PE Cable Break, CP Short Circuit, PP Short Circuit และ PP Cable Break

ทดสอบ DC-Isolation Fault ช่วง Cable Check (ออปชัน): ทดสอบ DC+ หรือ DC- เทียบ PE ด้วยค่าความต้านทานที่กำหนดไว้ในช่วง 47 kΩ ถึง 780 kΩ

ทดสอบ AC-Isolation Fault (ออปชัน): ทดสอบเฟส L1, L2, L3 เทียบ PE ผ่าน 2.5 kΩ โดยจำลอง Fault หลังเข้าสู่ Charging Loop 5 วินาที

ทดสอบความปลอดภัยทางไฟฟ้าตาม VDE/IEC (ออปชัน) รวม 6 รายการ: Isolation Resistance (RISO), Protective Conductor Resistance (RPE), Fault Current (tRCD), Residual Voltage (UOFF), Loop Impedance (ZS) และ Phase Rotation

ล็อกหัวชาร์จอัตโนมัติเมื่อแรงดันเกิน 50 V (DC CCS, NACS, CHAdeMO) พร้อมปุ่มปลดล็อกฉุกเฉิน และ Selftest อัตโนมัติทุกครั้งที่เปิดเครื่อง

ออกรายงาน PDF ระบุผล PASSED หรือ FAILED พร้อมค่าที่วัดได้ ขั้นตอนการสื่อสารการชาร์จ กำลังชาร์จสูงสุดของสถานี และ MAC-PLC Address พร้อมใส่คอมเมนต์และโลโก้บริษัทได้

Maintenance Package (แยกจากตัวเครื่อง): อัปเดตเฟิร์มแวร์แบบ FOTA, Remote Support ผ่านตัวเครื่อง (ต้องมี Hotspot และอยู่ในเวลาทำการของ comemso), แสดงตำแหน่งหน้างานจากพิกัด GPS เป็นที่อยู่และแผนที่ในรายงาน และแนบรูปถ่ายการตรวจสภาพ EVSE ลงในรายงานได้

ข้อมูลจำเพาะ

ขั้วต่อสูงสุด 2 ช่อง จาก CCS 1, CCS 2, NACS, CHAdeMO
มาตรฐานการชาร์จที่รองรับCCS 1 และ CCS 2 (DC, AC ออปชัน), CHAdeMO ถึงเวอร์ชัน 2.0, NACS (DC)
ความสอดคล้องตามมาตรฐานDC: DIN 70121, ISO 15118-2, -3 (ออปชัน), SAE J3400, SAE J1772 · AC: IEC 61851-1, SAE J1772 และ ISO 15118-2, -3 (ออปชัน)

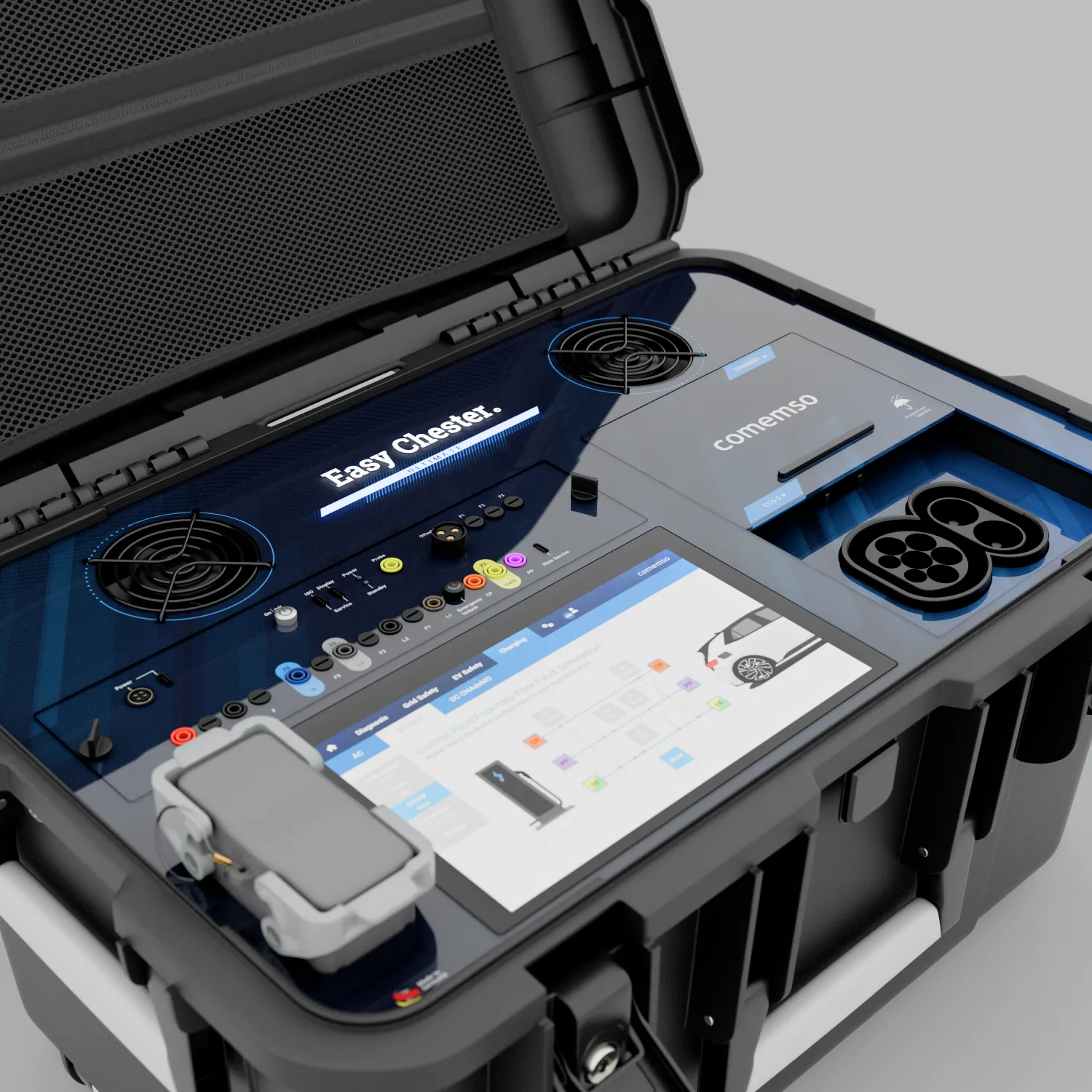

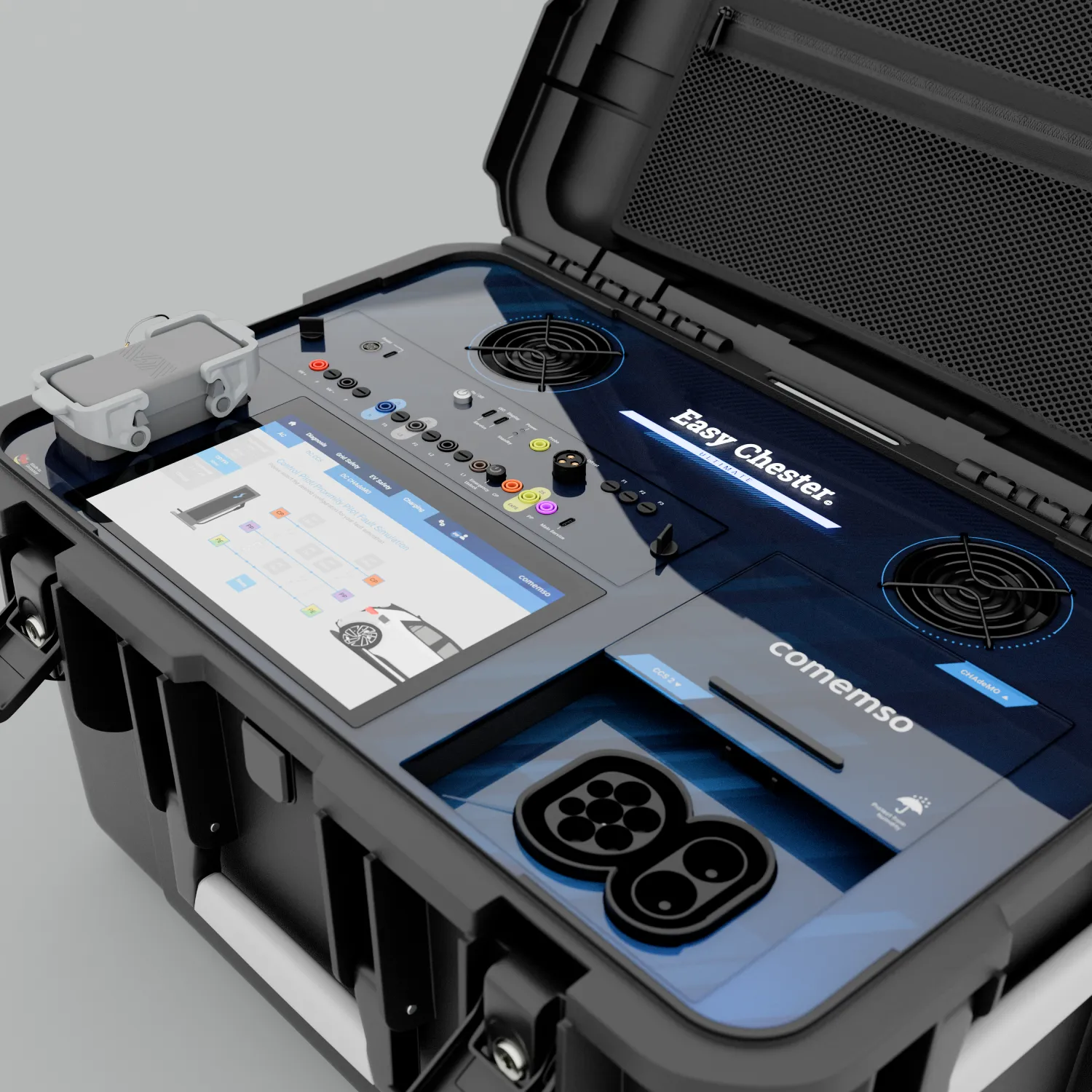

หน้าจอทัชสกรีน 10.1 นิ้ว (Ultimate UI)
หน่วยความจำ128 GB
ย่านการวัดแรงดัน 0 – 1,000 V (ความละเอียด ±1 V) · กระแส 0 – 10 A (±0.1 A) หรือ 0 – 200 A เมื่อใช้ DC Load ภายนอก
ความแม่นยำการวัดแรงดัน ±(1 V + 0.5 % ของค่าที่วัดได้) · กระแส ±0.5 A
กำลังและเวลาทดสอบ DC2 kW / 6 A นานสูงสุด 45 วินาที · ออปชัน: ใช้ร่วมกับ Long Duration Unit 2 kW / 6 A นานถึง 60 นาที, ใช้ร่วมกับ DC Load 30 kW / 90 A นานถึง 4 ชั่วโมง หรือใช้ DC Load 2 ชุด 30 kW (รวม 60 kW) / 180 A นานถึง 4 ชั่วโมง
เทคโนโลยีการชาร์จ DCเทคโนโลยี 400 V และ 800 V — จำลองแบตเตอรี่ EV ที่ประมาณ 330 V และ 660 V
การล็อกหัวชาร์จล็อกหัวชาร์จเมื่อแรงดันเกิน 50 V (DC CCS, NACS, CHAdeMO)
แหล่งจ่ายไฟUSB-C (20 V), อะแดปเตอร์ USB-C 12 V ในรถยนต์ หรือ Power Bank ที่จ่าย USB-C ได้มากกว่า 100 W
กำลังไฟที่ใช้สูงสุด 100 W
ระดับการป้องกัน (IP)ตาม IEC 60529: IP 66 (ปิดฝา), IP 43 (เปิดฝา)
ระดับการป้องกันทางไฟฟ้าClass II
ช่วงอุณหภูมิใช้งาน-15 … +40 °C / +5 … +104 °F
ขนาด (กว้าง × สูง × ลึก)60 × 33 × 40 cm / 24 × 13 × 16 inch
น้ำหนัก15.7 kg / 34.6 lbs
การเชื่อมต่อFOTA, ส่งรายงานทางอีเมล และ Remote Support (ต้องเชื่อมต่อ Hotspot)
